Ürün Açıklaması

product-1580-670

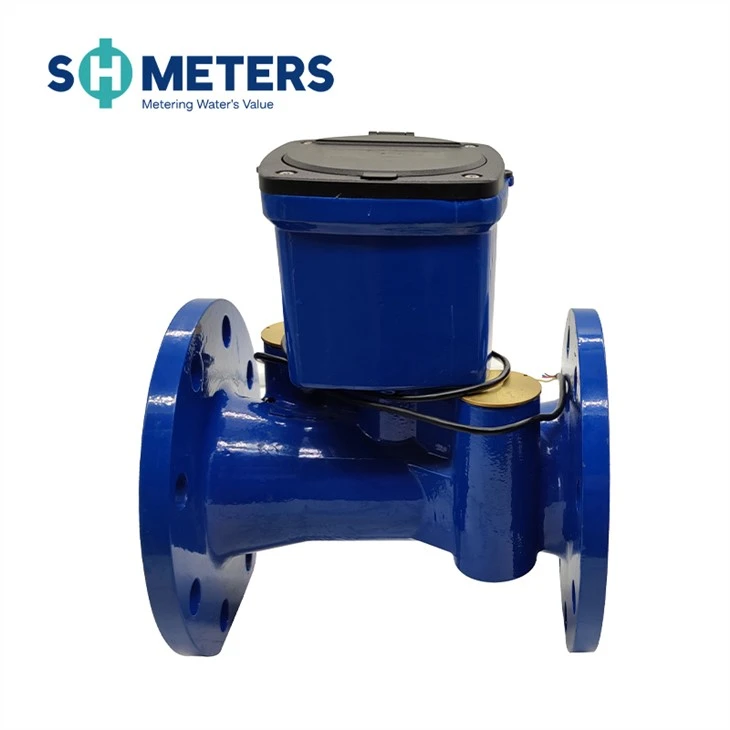

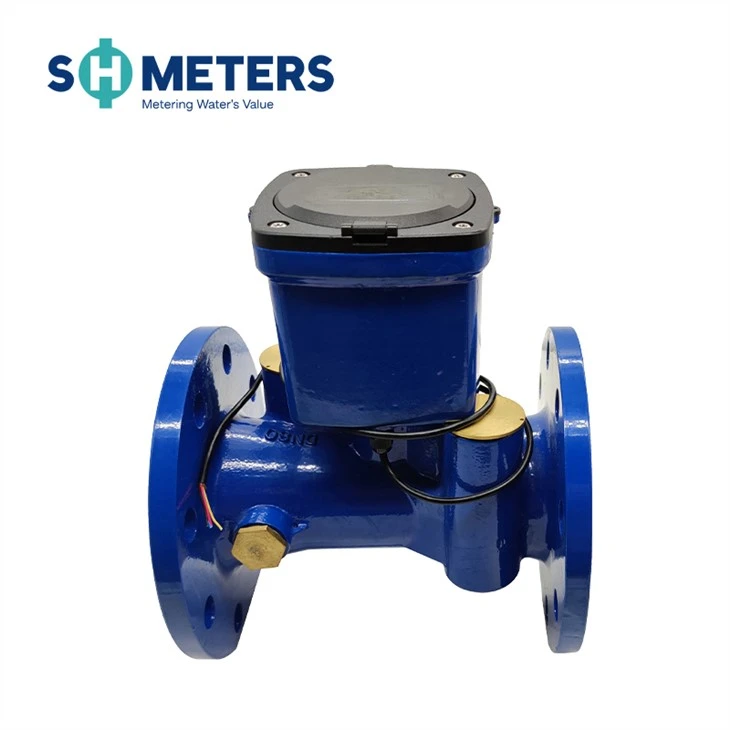

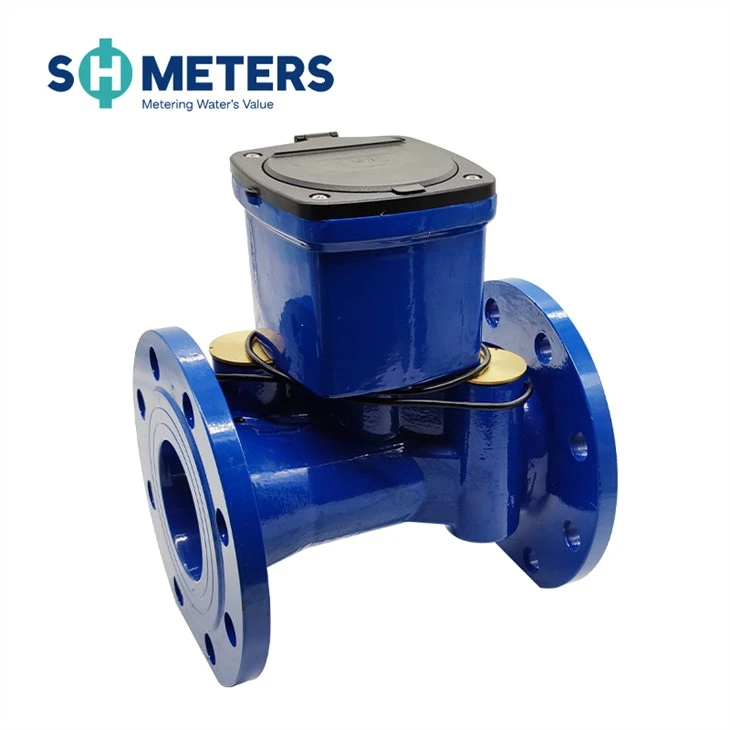

Ultrasonik zaman farkı yöntemini kullanarak sensörden akan suyun hacmini sürekli olarak ölçen, kaydeden ve görüntüleyen bir ölçüm cihazıdır. En iyi şekilde kullanmak ve gereksiz kayıpları önlemek için lütfen kullanmadan önce bu kılavuzu dikkatlice okuyun.

Teknik Parametre

Nominal çap (mm)	50	65	80	100	125	150	200	250	300
Maksimum akış Q4(m³/saat)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Nominal akış Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Geçiş akışı Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Min. akışQ1(m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Başlangıç-akışı(m³/sa)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Maksimum akış	9999999.9
Ters akış	9999999.9
Ölçüm aralığı	Q3/Q1, R250(R400 özelleştirilebilir)
Doğruluk sınıfı	B sınıfı
Basınç kaybı sınıfı	0,063 MPa'ya eşit veya daha az
Çalışma basıncı	1,6 MPa
Sıcaklık sınıfı	T30
Sıcaklık aralığı	(5~55) derece
Çevre sınıfı	İç Mekan, B Sınıfı
Elektromanyetik sınıf	E1(Konut, Ticari, Endüstriyel)
Güç kaynağı	Dahili-lityum pil DC 3,6V
Pil ömrü	> 10 yıl
Kurulum konumu	Herhangi bir açı
Görüntülemek	LCD, 8 hane + ek karakterler
Akış profili hassasiyet sınıfı	U10/D5
İletişim arayüzü	RS485 Modbus/ Darbe çıkışı/GPRS/NB-IOT/Lorawan
Koruma sınıfı	IP68
Tolere edilebilir depolama sıcaklığı	-20~60 derece
Statik güç	10μA
Çalıştırma güç tüketimi	45μA

Sayaç Ekranı İçeriği

P1: P1'in son arayüzünde, P2'ye girmek için algılama alanını 3S'den fazla takip edin ve P3, P4'e girmek için bu işlemi tekrarlayın. -P1

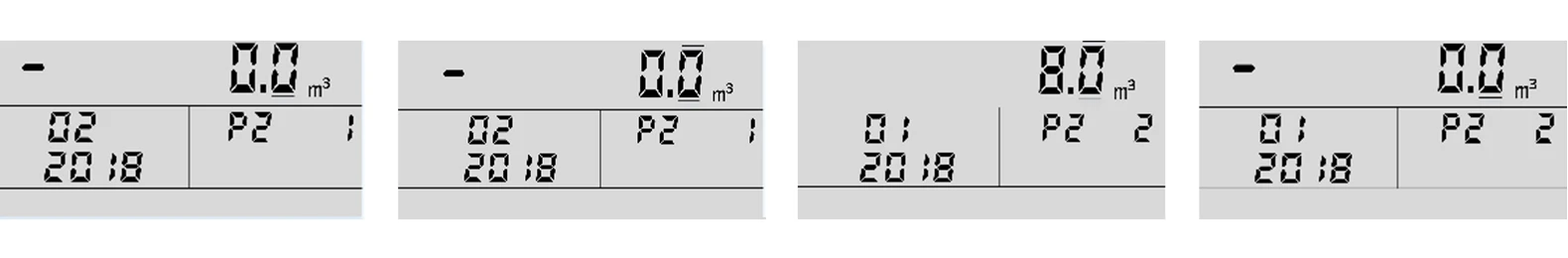

P2: Geçmiş ayın kümülatif akışı

-P2

P3:Dahili hata ayıklama ve test etme açısından herhangi bir anlamı yoktur.

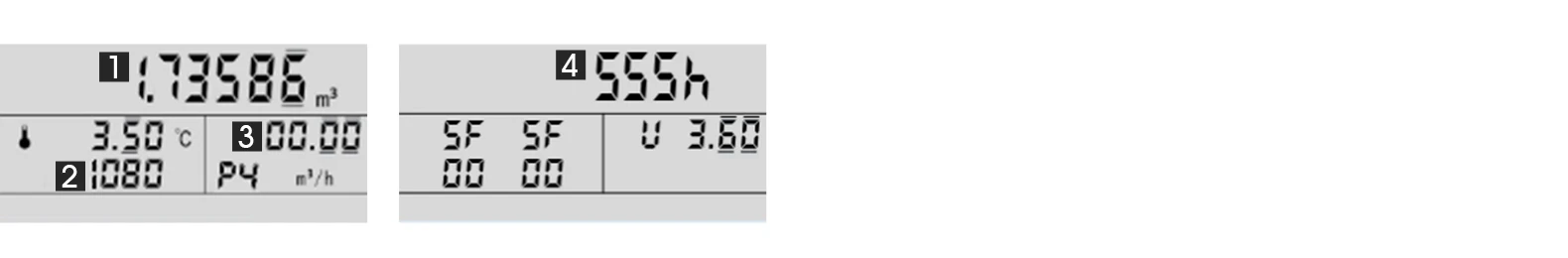

P4: Test durumu

-P3

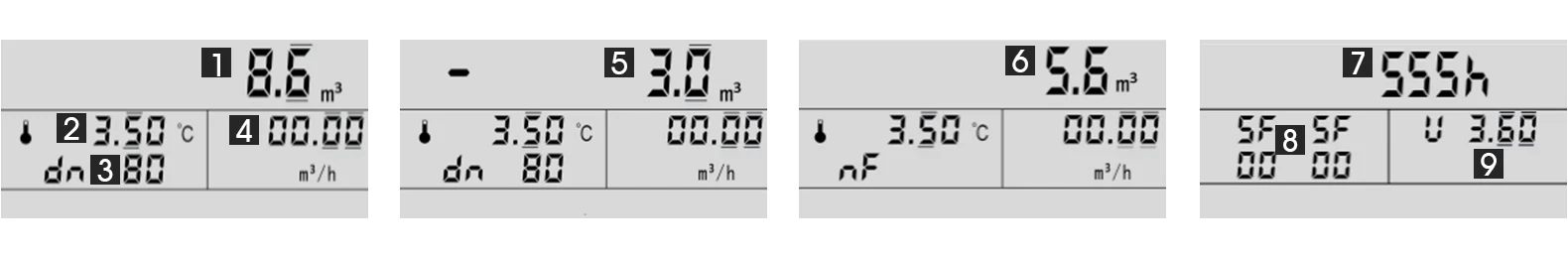

Mod	HAYIR.	Ekran Açıklaması
P1	1	Kümülatif akış
	2	Sıcaklık
	3	Boyut
	4	Akış hızı
	5	Negatif kümülatif akış
	6	Net kümülatif akış
	7	Çalışma süresi
	8	Sensör durumu
	9	Güç voltajı
P2	Geçmiş ayın kümülatif akışı
P3	Dahili hata ayıklama ve test için herhangi bir anlamı yoktur
P4	1	Kümülatif akış
	2	Katsayı
	3	Akış hızı
	4	Çalışma süresi
