Ürün Açıklaması

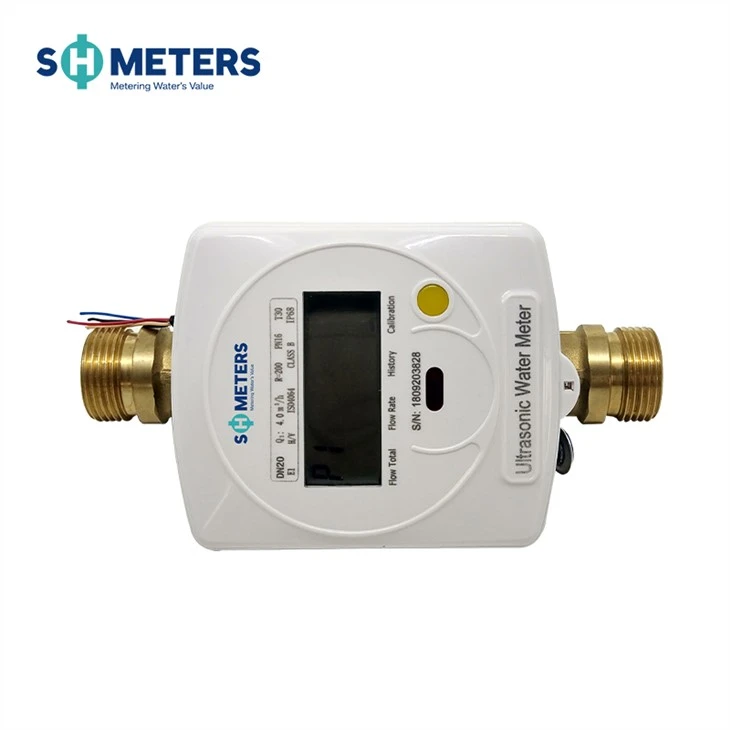

ultrasonic water meter description

Ultrasonik su sayacımız, yıllarca yüksek doğrulukla çalışan hiçbir hareketli parçaya sahip değildir. Akış sensöründe hareketli bileşen bulunmadığından, yanlış ölçüme ve ölçüm cihazının arızalanmasına yol açabilecek mekanik parçaların-uzun süreli aşınmasını önleyin. Bu tür tasarım aynı zamanda yabancı maddelere karşı da dayanıklıdır, dolayısıyla hiçbir inceleme ve bakım-ücretsiz değildir.

anahat boyut çizimi

ultrasonic water meter outline dimension

Nominal Çap	Uzunluk L	Uzunluk L1	Genişlik B	Yüksek H	Bağlantı Konusu
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

kurulum uyarıları

Çakıl ve diğer yabancı cisimleri önlemek için kurulumdan önce boruları yıkayın;
Su sayacının önüne bir vana ve filtre takın;
Kurulum sırasında hasar görmesini önlemek için elektrikli parçaya dokunmayın veya kabloları çekmeyin;
Su sayacı yatay veya eğimli olarak monte edildiğinde boruların üzerindeki ultrasonik akış probu yatay olarak yerleştirilmelidir, dikey olarak monte edildiğinde suyun aşağıdan yukarıya doğru akmasını sağlayın;
Kurulum sırasında boru üzerindeki ok yönünün su akış yönü ile tutarlı olması gerektiğini lütfen unutmayın;
Yanlış hizalanmış rondelanın suyu bloke etmesini ve su sayacının doğruluğunu etkilemesini önlemek için derz rondelası doğru şekilde kurulmalıdır;
Su sayacı kuvvetli mekanik titreşimlerden etkilenebilecek bir yere monte edilmemelidir; Özel Bildirimler:

1. Su sayacından önce bir açma-kapama vanası ve filtre taktığınızdan emin olun; bakım için sayaçtan sonra başka bir açma-kapama vanası takılması önerilir. Geri akışı önlemek için su sayacının önüne veya arkasına çekvalf takılmalıdır.

ultrasonic water meter installation 1

Bu su sayacını kullanmadan önce borunun su ile doldurulması gerekmektedir, aksi takdirde ölçüm hatalı, hatta-olmamasına yol açacaktır;
Su sayacını takarken su sayacının önünde DN*10 uzunluğunda bir mesafe bırakılmalıdır. Veya su sayacının arkasında DN*5 uzunluğu ayrılmalıdır;
Su sayacı test edilirken su sayacı ekranı her 4 saniyede bir yenilemeli ve vana kapatıldıktan en az 4 saniye sonra su sayacını (başlangıç değeri ve bitiş değeri dahil) okumalıdır, aksi takdirde test sonuçları etkilenebilir;
Lütfen test ve kullanım sırasında ortam akışının su sayacının akış aralığında olduğundan emin olun, aksi takdirde su sayacının hasar görmesine neden olabilir;
Kullanım sırasında herhangi bir arıza meydana gelmesi durumunda (örn. ölçüm hatası vb.) derhal ilgili yönetim departmanı ile irtibata geçiniz ve kendiniz tamir etmeyiniz;
Ürün, yalnızca atanmış personel tarafından çıkarılacak, tek kullanımlık bir-sökülmesine karşı koruma mührü ile tasarlanmıştır; aksi takdirde, ücretsiz-satış sonrası hizmet kapsamı dışında tutulacaktır.
