Ürün Açıklaması

product-1580-670

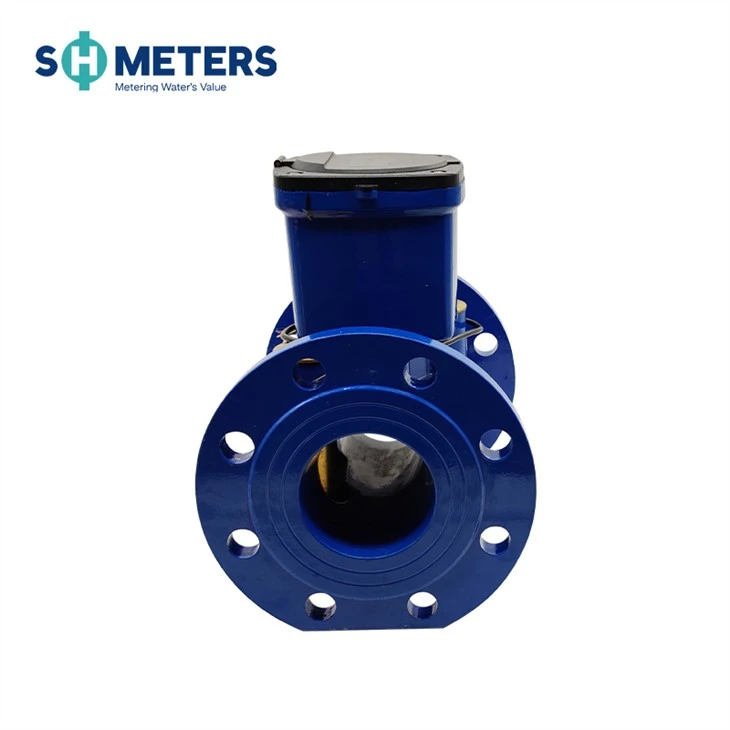

Ultrasonik zaman farkı yöntemi kullanılarak sensörden akan suyun hacmini sürekli olarak ölçmek, kaydetmek ve görüntülemek için bir ölçüm aletidir. Lütfen kullanmadan önce bu kılavuzu dikkatlice okuyun, böylece en iyi şekilde yararlanın ve gereksiz kayıpları önleyin.

anahat boyut çizimi

product-1580-520

Nominal çap(mm)	Uzunluk L	Genişlik W	Yükseklik H	Flanş Bağlantısı
Nominal çap(mm)	Uzunluk L	Genişlik W	Yükseklik H	Flanş Çapı	Cıvata Daire Çapı	Cıvata Boyutu-M
DN50 Serisi	200	170	215	170	125	4-M16
DN65 Serisi	200	185	220	185	145	4-M16
DN80 Serisi	225	200	235	200	160	8-M16
DN100	250	200	255	220	180	8-M16
DN125 Serisi	250	250	285	250	210	8-M16
DN150 Serisi	300	285	335	285	240	8-M20
DN200 Serisi	350	340	405	340	295	12-M20
DN250 Serisi	450	405	470	405	355	12-M24
DN300 Serisi	500	460	525	460	410	12-M24

metre görüntüleme içeriği

P1: P1'in son arayüzünde, P2'ye girmek için algılama alanını 3 saniyeden fazla kapsamaya devam edin ve P3, P4'e girmek için bu işlemi tekrarlayın

-P1

P2: Tarihsel ayın kümülatif akışı

-P2

P3: Dahili hata ayıklama ve test için herhangi bir anlamı yoktur.

P4: Test durumu

-P3

Mod	HAYIR.	Ekran Açıklaması
P1	1	Toplam akış
	2	Sıcaklık
	3	Boyut
	4	Akış hızı
	5	Negatif kümülatif akış
	6	Net kümülatif akış
	7	Çalışma zamanı
	8	Sensör durumu
	9	Güç voltajı
P2	Tarihi ayın kümülatif akışı
P3	Dahili hata ayıklama ve test için herhangi bir anlamı yoktur
P4	1	Toplam akış
	2	Katsayı
	3	Akış hızı
	4	Çalışma zamanı
