AMI SİSTEMİ GİRİŞ BASİT AKILLIDIR…..
Sistem yapısı şeması aşağıdaki gibidir
· Sunucu ağ üzerinden veri toplayıcıya komutlar gönderir;
· Su sayaçları komutları buna göre yanıtlar ve yürütür;· Yoğunlaştırıcı, aldığı komutları radyo sinyaline dönüştürür ve sinyali su sayaçlarına gönderir;
· Su sayaçları, eylemler bittikten sonra, orijinal rotadaki gibi, yönetim merkezine geri dönen verileri iletir.
Hizmet
· Kalite Garantisi: 1 yıllık su sayacı;
·Destek kurulum kılavuzu& test sitesi;
· Tarih sayfası diğer yönetim sistemlerine kolaylıkla gönderilebilir.
genel bakış
Özellikle boru hattı aniden patladığında, su besleme borusu ağının sızıntısından kaynaklanan kayıp çok endişe vericidir. Örnek olarak bir DN300 borusunu alın. Boru patlamasından sonra bir saatte kayıp 1250 metreküp su kadar yüksek.'zamanında tamir edilemezse, patlayan su zemini yıkayacak ve yolun çökmesine neden olacak, bu da can ve mal kayıplarına neden olacaktır.
Boru ağı izleme sistemimiz, onarılacak boru hattını hızlı bir şekilde bulabilir ve boru patlamasından sonra alarm mesajı gönderebilir. Kullanıcılarımız, kayıpları kurtarmak ve gizli tehlikeyi ortadan kaldırmak için ilk seferde acil durum onarımını organize edebilir.

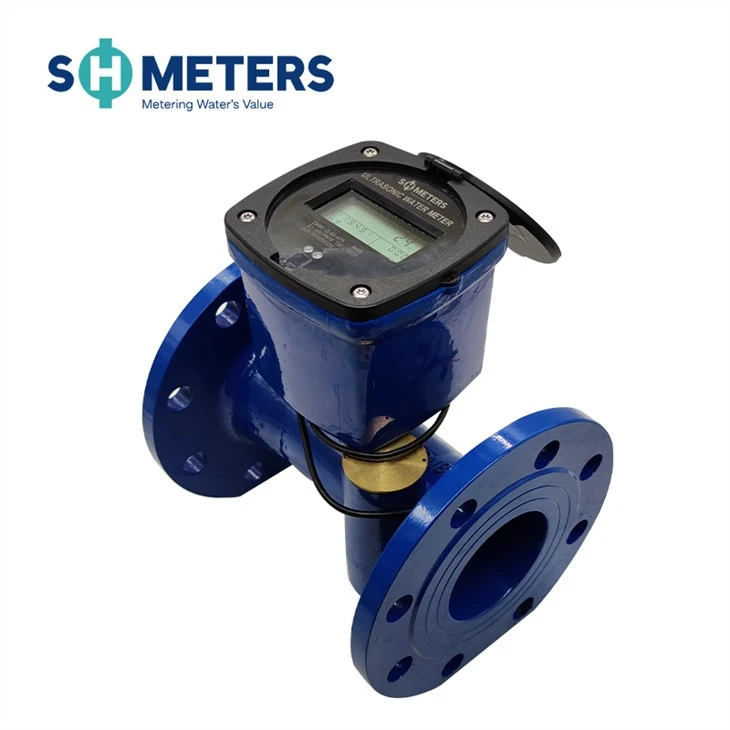

S8 Ultrasonik su sayacı' sıcaklık sensörü, akış sensörleri ve hesaplayıcılardan oluşur. Boru hattındaki birçok uygulama için önemli uygulama ve veriler sağlayabilir.
Bu sistem, ana boru hattındaki su akışını doğru bir şekilde ölçebilen ve faturalandırma ve boru hattı sızıntısı için hesaplama temeli sağlayan yüksek aralık oranlı bir ultrasonik su sayacı (r400) kullanır.
Ultrasonik Su Sayacı Özellikleri
Malzeme: dökme demir, sfero
Uygulanabilir sahne: ev ana borusu, apartman ana borusu, evsel konut su temini ana, sızıntı, arıtma tesisi, tarım, sulama, toprak, su ürünleri yetiştiriciliği, ticari, genel ev, endüstriyel, içme
Montaj: Basınç sensörü, pil, lcd ekran, okuma cihazı, veri kaydedici, Flanş seti, sıvı türbini, kullanıcı arayüz birimi
İletişim: rs485 modbus, GPRS
Uzun servis süresi ve yüksek doğruluk sunar
Teknik veriler uluslararası ISO 4064 standardına uygundur.
Endüstriyel boru hatlarında kullanılan, yüksek basınç ortamına uygun çift flanşlı kuru tip dijital su sayacı, darbe çıkışının kurulup kurulmayacağını seçebilir
Okuma ve izlemeyi desteklemek için uzaktan iletim sistemi yazılımı ile
Eksiksiz bir yazılım ölçümü ve şarj çözümü sağlayın
Otomatik kaçak ölçümü
iş süreci
1. Ultrasonik su sayacı, boru hattındaki akışı toplar ve basınç verileri RTU aracılığıyla bulut servis platformuna yüklenir.
2. Basınç ve akışta ani değişiklik alarmı.
Çalışma prensibi
Sayaç, kalite sıcaklık sensörü, akış sensörü ve hesaplayıcıdan oluşur. Suyun sıcaklığını ölçmek için sıcaklık sensörü ve geçiş süresi farkı ile boru hatlarından akan suyun hacmini ölçmek için akış sensörü.
İki veri toplandıktan sonra hesap makinesine gönderilir, tüketilen su miktarı işlenir, depolanır ve son olarak LCD'de gösterilir. Su besleme borusundaki ana boru, boru boyutu DN50'den fazladır.
Yazılım avantajları
1. Yüksek aralık oranı ultrasonik su sayacı, doğru ölçüm.
2. Hızlı geri bildirim ve acil durum bilgilerinin doğru konumlandırılması.
Anahat boyutlu çizim
anahat boyutu
| Nominal çap | uzunluk L | Genişlik B | Yükseklik H | Flanş Bağlantısı | ||
| mm | Flanş Çapı | Cıvata Çember Çapı | Cıvata Boyutu-M | |||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Teknik parametre
| Nominal çap (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Maksimum akış Q4(m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| Nominal akış Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Geçiş akışı Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| Min akış Q1(m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| Koruma sınıfı | IP68 | ||||||||
| Ölçüm aralığı | Q3/Q1 R250/R400 | ||||||||
| Doğruluk sınıfı | Sınıf 2 | ||||||||
| Pil ömrü | 8 yıl | ||||||||
| Sıcaklık sınıfı | T50 | ||||||||
| Basınç kaybı sınıfı | ΔP63 | ||||||||
| Akış ön dosyası duyarlılık sınıfı | U10/D5 | ||||||||
| Çevre sınıfı | Sınıf B,M1 | ||||||||
| Elektromanyetik çevre sınıfı | E1 | ||||||||
| çalışma basıncı | 1.6Mpa | ||||||||
| Maksimum akış göstergesi(m³) | 9999999.9 | ||||||||
| Ters akış göstergesi(m³) | 9999999.9 | ||||||||
| Kurulum konumu | Yatay veya Dikey | ||||||||
NOT: Flanş boyutu ISO7005-1:1988 standardına uygundur. Flanş standardı özelleştirilebilir. Özel gereksinimli ürünler için de sipariş kabul edilmektedir.
