Hebei Shanghong Meters Technology Co., Ltd., Çin'deki manuel su sayacı test tezgahlarının önde gelen üreticilerinden ve tedarikçilerinden biridir. Toptan yüksek kaliteli manuel su sayacı test tezgahları sinlge serisine gidecekseniz, fabrikamızdan fiyat listesi ve teklif almaya hoş geldiniz.

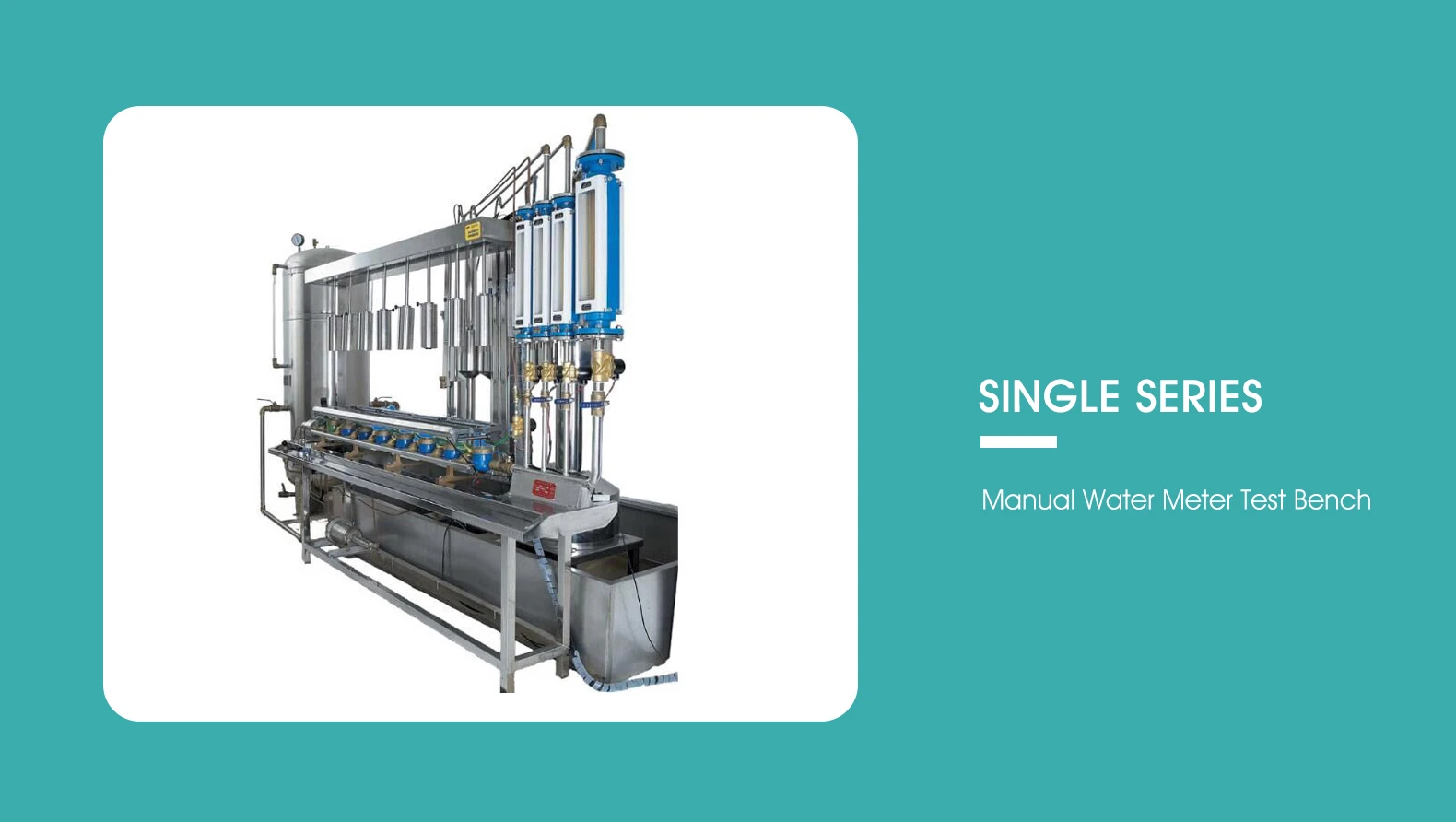

Manuel Su Sayacı Test Tezgahı

SINGLE-SERIES1

Manuel Su Sayacı Test Cihazı Teknik Parametre

Ürün Adı	Tek Seri Manuel Su Sayacı Test Cihazı
Boyut	3500mm1500mm2400mm
Ağırlık	1000KGS
Malzeme	SS304
Modeli	SHM25-1
Ölçüm Cihazı	2 çift kabak yapısı
Tezgah ve Kova malzemeleri	304 paslanmaz çelik levha
Tabla ve Kova Kalınlığı	1,5 mm
Boru Hattı Pompası	Çeşitli pompaları destekleyin, ihtiyaçlarınıza göre seçim yapabilirsiniz)
Motor	2,2KW. 380V, 3 faz, 50Hz.
Test Miktarı Kalibrasyonu	DN15 * 8 adet; DN20 * 7 adet; DN25*6 adet
Kesinlik	%0,2'den az veya buna eşit
Garanti Süresi	1 yıl

Manuel su sayacı test tezgahı bileşimi

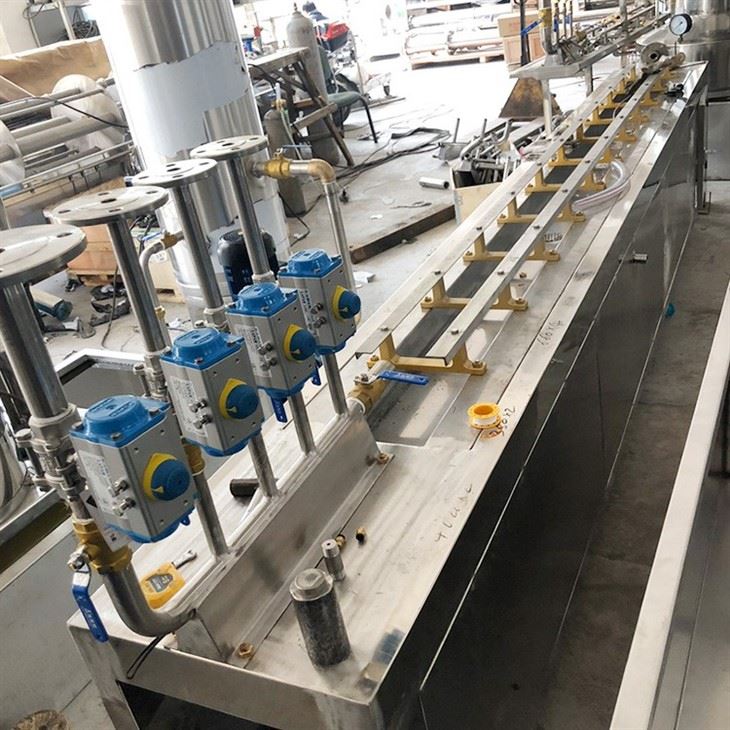

Tezgah, su sayacını sıkıştırmak için bir anahtar aracılığıyla sıkıştırılabilen veya serbest bırakılabilen bir hidrolik sistem kullanır. Her göstergenin alt kısmında bir tahliye vanası anahtarı bulunur ve basınç-direnç test fonksiyonuna sahip bir basınç düzenleme anahtarı sağlanır.

Tezgah ve borular 304 paslanmaz çelikten yapılmıştır. Eşleşen küresel vanalar pirinçten yapılmıştır

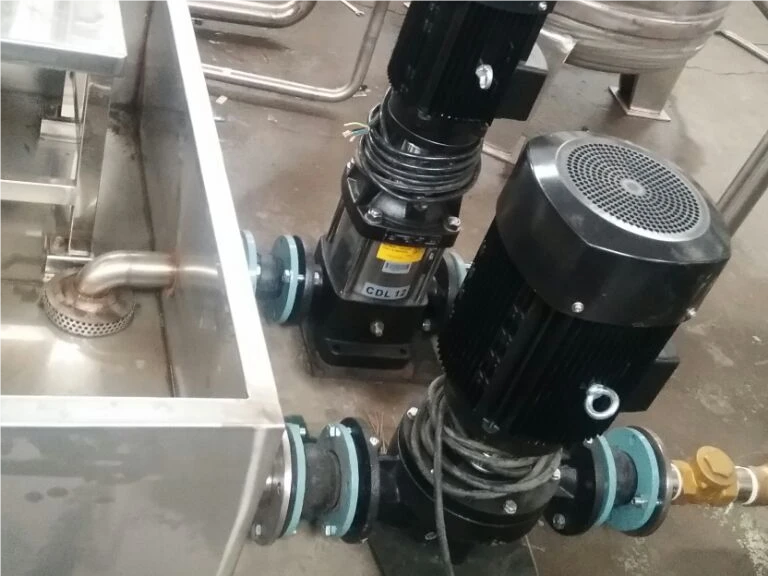

Su pompasının işlevi, basınç-sabitleme tankına su sağlamak ve suyu tüm test tezgahında sirküle etmektir. Test edilen su sayaçlarının boyutuna bağlı olarak her test tezgahı tipi, farklı güç değerlerine ve miktarlara sahip su pompalarıyla donatılmıştır.

Su pompası 380V üç-fazlı güçle çalışır, diğer voltaj özelliklerine sahip pompalar ise özel bölgelere göre özelleştirilebilir. Pompanın her iki yanına monte edilen esnek konnektörler, çalışma sırasında oluşan titreşimlerin su tankına ve borulara iletilmesini önleyerek kullanım ömrünü uzatır.

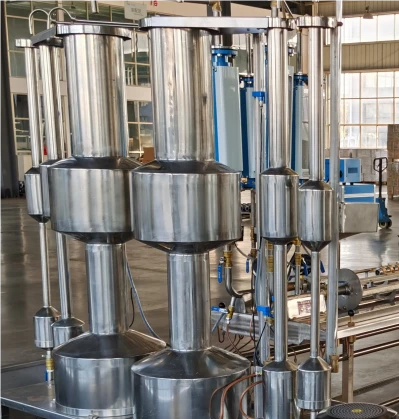

Ölçüm kabı olarak da adlandırılan ölçüm silindiri, test tezgahında standart kapasiteli cihaz olarak görev yapar. Test edilen su sayaçlarının boyutuna bağlı olarak, test tezgahında bulunan ölçüm silindirlerinin kapasitesi ve miktarı da buna göre değişmektedir.

Ölçüm silindiri, cilalı yüzeye sahip 304 paslanmaz çelikten yapılmıştır ve üst ve alt bölümlerden oluşan kabak-şeklinde bir tasarıma sahiptir.

Her bölme, sıvı seviyesinin ölçeğe göre gözlemlenmesiyle silindir içindeki su hacminin okunmasına olanak tanıyan bir cam seviye tüpü ve dereceli bir ölçek ile donatılmıştır. Eşmerkezliliği sağlamak ve servis ömrünü uzatmak için ölçüm kabı ve tahliye vanası entegre olarak işlenmiş, alt tarafa bir tahliye vanası monte edilmiştir.

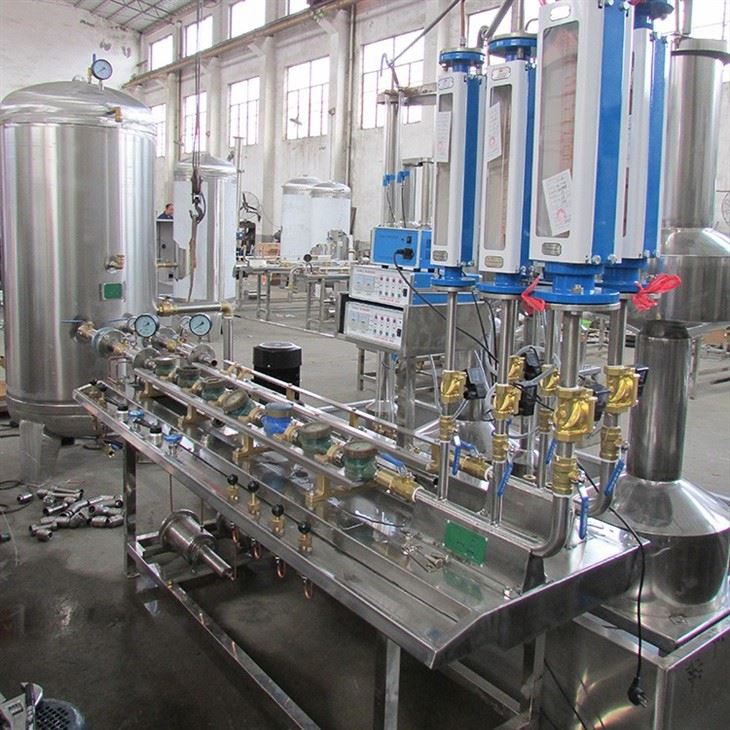

Cam rotametre, test tezgahının akış görüntüleme cihazıdır.

Cam rotametre aracılığıyla,-test hattındaki suyun gerçek zamanlı akış hızı izlenebilmektedir.

Test edilen su sayaçlarının boyutuna bağlı olarak, test tezgahında bulunan cam rotametrelerin akış aralığı ve miktarı buna göre değişir.

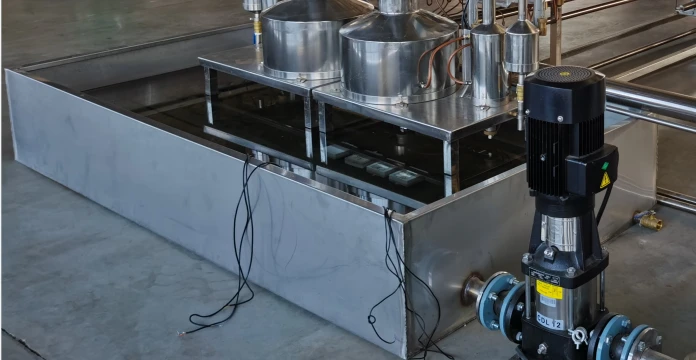

Su deposu 304 paslanmaz çelikten imal edilmiştir. Test tezgahında test edilen su sayaçlarının büyüklüğüne göre boyutu ve kapasitesi değişmektedir. Su tankı, test tezgahının sirkülasyon sistemi için bir rezervuar görevi görür ve ölçüm kabında ölçülen su, test sonrasında tekrar tanka boşaltılır.

A manuel su sayacı test tezgahıSu sayaçlarının ISO 4064 gibi ilgili uluslararası standartlara göre test edilmesinde kullanılan ekipmandır. Su sayaçlarının doğruluğunu, debisini, basıncını ve diğer parametrelerini ölçebilmektedir. Manuel bir su sayacı test tezgahı genellikle bir test masasından, bir akış-ayarlama tertibatından, bir kap/denge tertibatından ve harici bir su kaynağına bağlantıdan oluşur. Bazı manuel su sayacı test tezgahlarında ayrıca ek pompa düzenekleri ve akış düzenleyiciler bulunabilir.

Manuel su sayacı test tezgahları, mekanik veya elektromanyetik konut ve apartman sayaçlarının test edilmesi için uygundur. Tek bir odada çalışacak kadar kompakttırlar ve düşük güç tüketimine sahiptirler. Ancak otomatik veya yarı-otomatik test tezgahlarına göre daha fazla insan müdahalesine ihtiyaç duyarlar.
