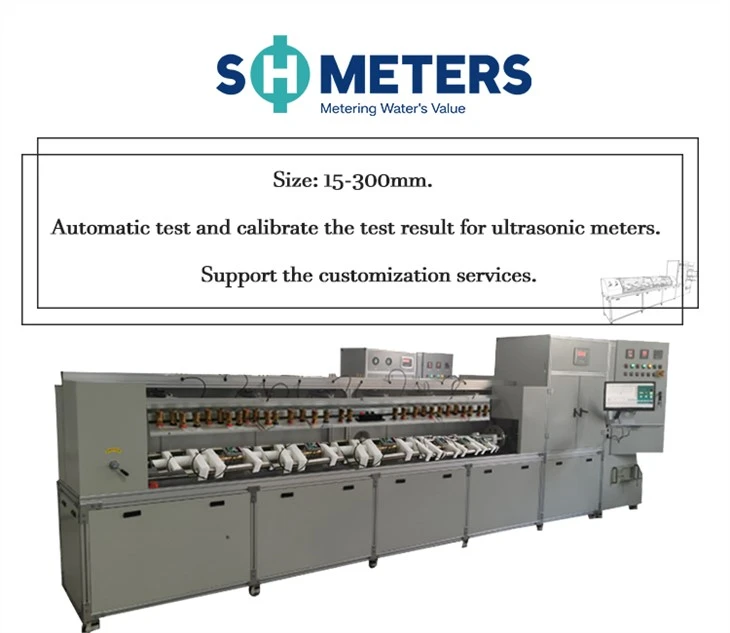

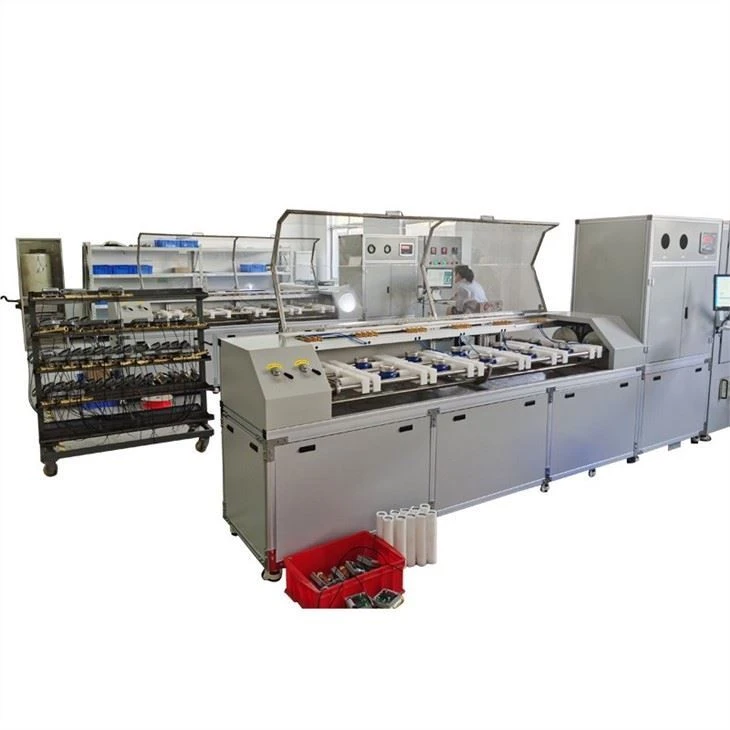

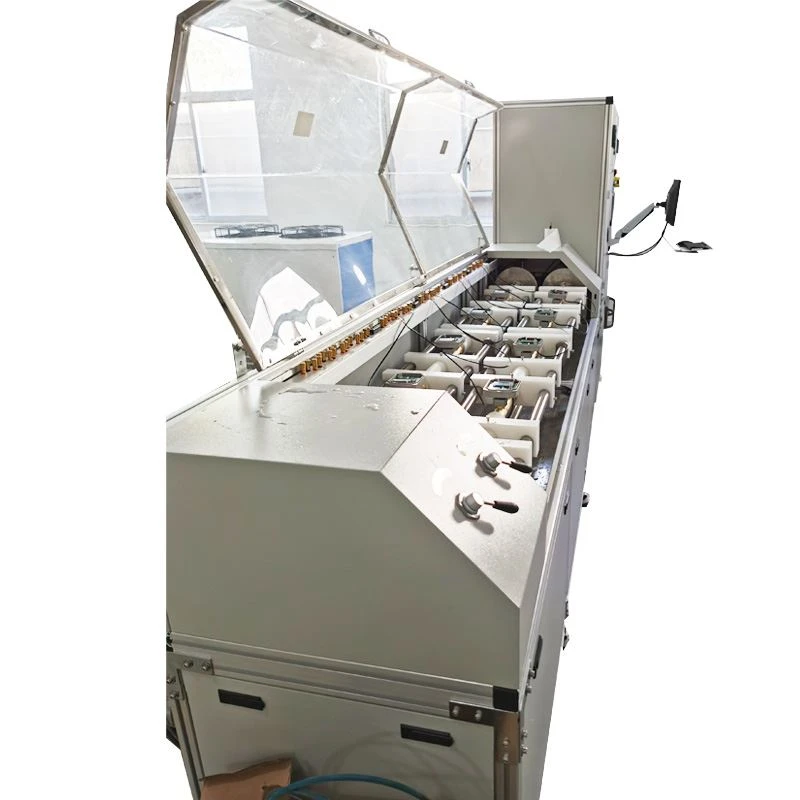

Ultrasonik su sayaçlarında kullanılan ultrasonik su metre test tezgahı

Ultrasonik su sayaçlarında kullanılan ultrasonik su metre test tezgahı

Soğuk su sayaçları, sıcak su sayaçları ve ısı sayaçlarının mevcut standartlarına ve ölçüm doğrulama düzenlemelerine göre, yeni geliştirilmiş çok fonksiyonlu bir ölçüm ve algılama cihazına . aynı zamanda, aynı zamanda soğuk su sayaçları, sıcak su metre ve ısı metrelerinin ölçülmesini ve tespitini gerçekleştirebilir {{2}

Cihazın tasarım teknolojisi yeni, gelişmiş ve yüksek otomatiktir . Hesaplama, algılama ve kontrol yazılımı, ülkedeki aynı sektörde önde gelen seviyededir ve cihazın çalışması basit, esnek ve kullanışlıdır. Sonuçlar . Yüksek iş verimliliği ve mükemmel hesaplama performansı . için dikkate değer özelliklere sahiptir.

Piston Su Ölçer Doğrulama Cihazı

1. Cihaz hakkında temel bilgiler

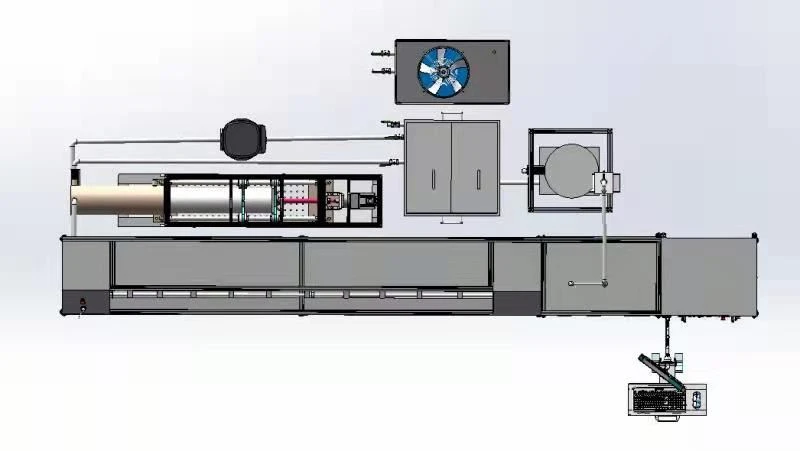

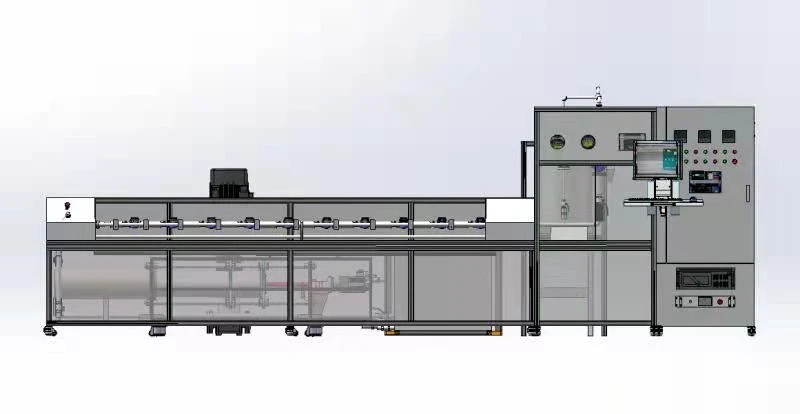

2. cihaz kompozisyonu

Bu cihaz bir su kaynak sistemi, bir piston sistemi, bir kelepçe ölçüm cihazı boru hattı, bir akış ayar cihazı, standart bir cihaz sistemi, bir yazılım kontrol sistemi ve bir veri toplama sisteminden oluşur;

2.1 Su Kaynak Sistemi

Su Pompası veya Piston: En yüksek akış hızı 8m³/s'dir, frekans dönüştürücü kontrolünü kullanarak yazılım farklı frekanslar ayarlayabilir

Hava yastığı basıncı stabilize edici tank: Boru hattı sisteminin basıncını stabilize etmek için kullanılır . Q3 ve üstü akış hızı, su kaynağı için bir su pompası kullanır . . .

Su tankı: 304 Paslanmaz çelik, su tankının tabanı bir sıvı seviye sensörü ile donatılmıştır, yazılım sistemi su deposunun mevcut seviyesini toplayabilir, elektrikli ısıtma cihazı ile donatılmıştır ve su sıcaklığı kontrolü doğruluğu ± 1 derecedir .

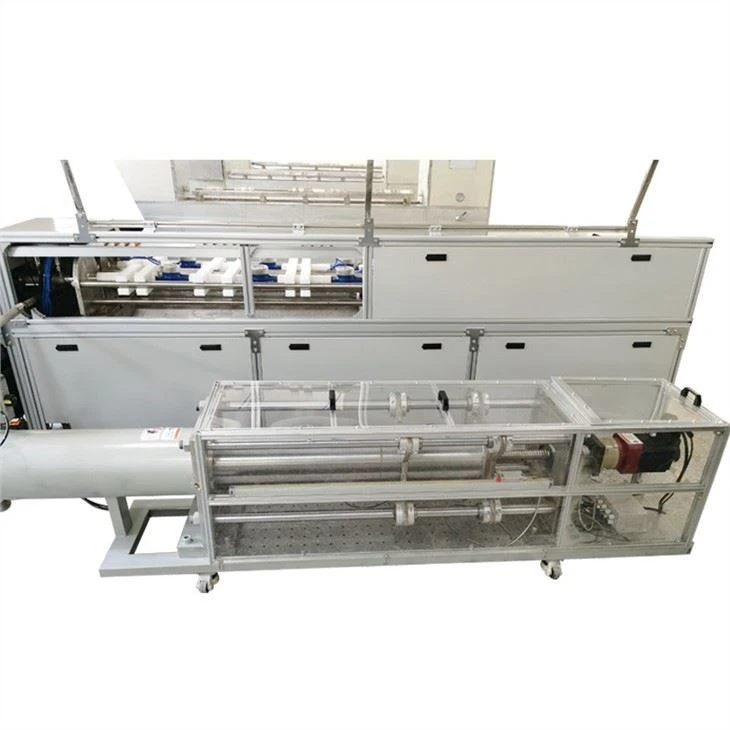

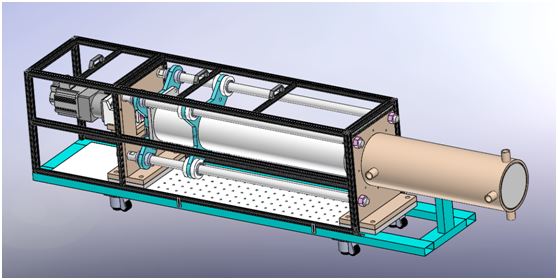

2.2 Piston Sistemi

Piston cihazının standart kümülatif akışı, pistonun iç kesit alanının ürünü ve pistonun yer değiştirmesinin piston yer değiştirmesinin doğru ölçümü, cihazın belirsizliğini azaltmak için anahtar faktörlerden biridir . Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Press ve Piston Çıkışı Piston silindir çapının hatasını telafi etmek için . Deplasman ölçümünün doğruluğunu artırmak için bu cihaz, ızgara hükümdarının çıkış sinyalinin 1us'un çıkış sinyalinin 1us'un bir doğrulukla yer değiştirmesini ölçmek için bir ızgara hükümdarını kullanır.

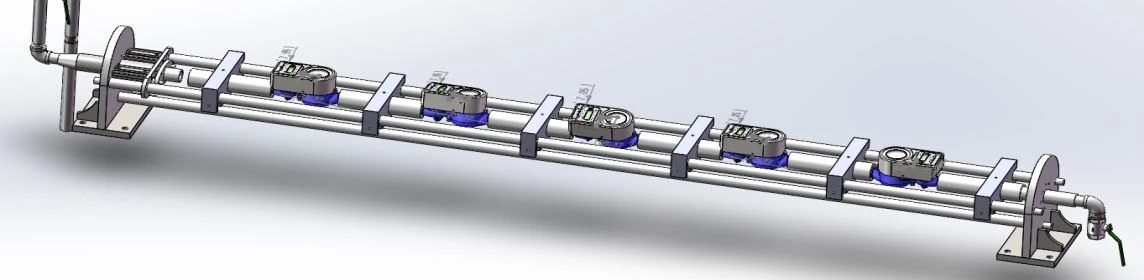

2.3 Kelepçe Ölçer Boru Hattı

Sayaç inceleme boru hattı, metre kenetleme cihazı, boru hattı, açma valfi ve benzeri . üzerinde, test edilen metre için sıkıştırma cihazına, metrenin uzunluğuna göre mesafeyi ayarlayabilen metre kelepçesi olarak adlandırılır ve çeşitli test edilen metreyi, bu programın benimseyen bir macera yazarak, bu programı kullanan, bu programı kullanan, bu programı kullanan, bu kümeyi kabul eder, bu da bu programı kullanır, bu kümeyi kabul eder, bu program yazar, bu program yazma, bu programı algılama, bu pro olmuş, bu clamp} { Aşırı kullanım süresinin neden olduğu sızdırmazlık halkasına verilen hasarın neden olduğu hava sızıntısını önler . Test boru hattı, test edilen metrenin sıkıştırma gereksinimlerini karşılayacak şekilde ayarlanmıştır . Cihazın Kelepçesi tablosu .} Konumlandırma noktaları kullanır .} Optik eksen {{{} {{{} İyi . Ön ve arka düz boru bölümleri pom malzemesinden yapılır . Termal genişleme katsayısı ve kasılma çok küçüktür . Kaydırıcı, sayısal kontrolü benimser . İşleme merkezi {{11} {{11} {{{11} {{11} işleme merkezi {{{11} {

2.4 Akış Düzenleme Kontrolü:

Cihaz iki akış noktası boru hattı ile donatılmıştır ve iki elektromanyetik akış metni, 250L'nin altındaki ., dn2 . 5 kalibrelik elektromanyetik ekran kullanılır ve 250L, DN25, DN25 elektromanyetik ekran kullanılır. aşağı akışın altında kullanılır {{8} pompası kullanılır ve su sağlamak için kullanılır ve sağlanmak için kullanılır. 500L . üzerinde, pnömatik bir düzenleyici valf . plc ile donatılmış, elektromanyetik akış metninin geri bildirimine göre pid kontrol modunu . benimser, pnömatik düzenleme vanasının açıklığı, set akışını ayarlamak için kontrol edilir.

2.5 Standart Sistem

Cihaz Standart Cihazı Piston ve Elektronik Ölçek Kombinasyonunu benimser . Cihaz varsayılan olarak standart cihaz olarak piston kullanıyor<=500l. the="" piston="" can="" provide="" accurate="" instantaneous="" flow.="" you="" also="" use="" a="" high-speed="" counter="" to="" collect="" displacement="" pulse="" of="" grating="" ruler="" achieve="" standard="" volume="" measurement.="" when="">500L, cihaz standart cihaz olarak 150kg/6000e elektronik ölçeği kullanıyor .

2.6 Yazılım Kontrol Sistemi

Kontrol sistemi esas olarak endüstriyel bilgisayar, siemens s 7-200 akıllı sistem, servo motor, ızgara cetvel, çeşitli sıcaklık ve basınç sensörleri, pnömatik bilyalı valf, platform yazılımı, vb. PLC ve Servo Motors, yüksek hassasiyetli ve yüksek güvenilirliğe sahip uluslararası üne sahip markaları benimser ve kontrol ve veri işleme yazılımı, ilgili Ulusal Doğrulama Düzenlemeleri . uyarınca yazılmıştır.

Sensörler esas olarak boru hattının girişinde ve çıkışında bulunan sıcaklık sensörü ve basınç sensörü içerir ve pistonun su çıkışında . Sıvının sıcaklığını ve basıncını ölçmek için kullanılır ve daha sonra bilgileri zamanında PLC ve yazılım sistemine iletir ., kontrol sisteminde çok ve sesin alarmında, düşük hava basınçına sahip, algılamaya, algılamaya sahiptir, alar. Alarm, Sıcaklık Alarmı Üzerinde Piston, Basınç Alarmı Üzerinde Piston, Piston Sınırı Alarmı, vb. .

Bu cihazda, sıcaklık sensörünün sıcaklık ölçüm aralığı (0-100) ºC'dir ve doğruluk seviyesi A; Basınç sensörünün basınç ölçüm aralığı (0-1.6) MPa'dır ve doğruluk seviyesi 0 .%5'ten az değildir.

Bu cihazın yazılımı, Microsoft Access Veritabanı kullanılarak Visual Studio C#'da yazılmıştır, algılama işlemi veritabanına yazılabilir ve kullanıcı, kontrol işlemini farklı izinlere göre değiştirebilir .

Algılamadan sonra hata verileri veritabanına kaydedilir ve kullanıcı algılama hata verilerini herhangi bir zamanda . herhangi bir zamanda sorgulayabilir

Yazılım, RS232 seri bağlantı noktası üzerinden plc, elektronik ölçek, yüksek hızlı sayaç, vb. . ile iletişim kurar .

Yazılım, test edilen su sayacı ile bir seri bağlantı noktası üzerinden iletişim kurar . Su Ölçüm Müdürü Kızılötesi, MBUS, RS485, NFC ve diğer sinyalleri kullanabilir, ancak bir endüstriyel bilgisayara .} bağlantı kurmak için bir RS232 arayüzüne dönüştürülmesi gerekir. veritabanına yazılır ve kullanıcı bazı kontrol kodlarını değiştirebilir veya yapı çerçevesini değiştirmeden parametre tanımlarını değiştirebilir .

3. Cihaz Yapılandırma Seçim Tablosu

DN15 ~ 50 Otomatik Su Sayaç Doğrulama Düzenlemeleri

Su sayacını doğrularken, önce doğrulama cihazı rotametre ve anahtarının, silindir valf anahtarı, basınç göstergesi, termometre, kontrol düğmeleri, vb.

(1) Test edilen su metresini, su akışının yönüne göre yatay olarak kenetlemek için iki konumlu dört yönlü klipsli metre kontrol vanasını açın, akış düzenleme valfinin baypas tahliye vanasını kapatın ve su giriş bilyalı vanasını açın .

(2) Önce büyük akış ölçerinin düzenleme valfini ve daha sonra su sayacı ve boru hattındaki havayı çıkarmak için küçük akış ölçerinin düzenleyici valfini açın (akış ölçerdeki hasarı önlemek için düzenleyici valfin yavaşça açılması gerektiğine dikkat edin) ve daha sonra bir . kapatın.

(3) Bypass tahliye valfini açın, su ölçer noktasının işaretçisini "0" veya belirli bir ölçek haline getirin ve temiz su koyduktan sonra . skalayı kaydedin (sürekli akıştan damlayan suya değiştikten sonra 30 saniye), akış akış hızını açmaya ve sınır akışının akış hızı açılmasına ve ayarlanmasına kadar ayarlamaya ve ayarlamaya devam edin. Belirtilen ölçüm değeri . Düzenleme valfini hemen kapatın; Çalışma tezgahında belirtilen su seviyesi statik .

(4) Akış aygıtının akış hızını nominal akış noktasına açın ve ayarlayın ve (3) . 'in çalışmasını tekrarlayın.

(5) Üçgen (dairesel) işaretçi çıplak gözle sürekli ve eşit olarak dönmeye başladığında, su ölçer (başlangıç akış hızı) . olarak gösterilen değeri kaydedildiğinde, akış hızını yavaşça arttırmak için minimum akış düzenleme valfini yavaşça açın.

(6) Test edilen su sayacının doğrulama gereksinimlerine göre nitelikli olup olmadığını belirleyin ve su giriş valfini kapatın .

(7) Su sayacının doğrulanması tamamlandıktan sonra, boru hattındaki kalıntı basıncı boşaltmak için baypas su deşarj vanasını açın ve . metrenin boşaltılmasını kontrol etmek için klibi açın.

Sayaç kalibrasyonu tamamlandıktan sonra, su giriş top vanası kapatılmalı ve standart kap, rotametre ve boru hattındaki kalan su .

Otomatik su sayacı doğrulama cihazının performans özellikleri

1. sezgisel ve güvenilir

Otomatik su sayacı doğrulama cihazı, ülkemdeki en yaygın kullanılan "hacimsel yöntem doğrulamasına" dayanıyor ve su sayacının işaretçisini okumak için insan gözleri yerine bir kamera kullanıyor . Otomatik tanıma doğruluğu, su ölçerinin minimum skorunun 1/3'üne ulaşır ve otomatik tanıma oranı%90'dan daha fazladır.

2. İleri Bilim

Elektronik, görüntüleme ve mekanik teknolojileri entegre etmek, çalıştırılması kolay, kullanımı kolay ve sürdürülmesi .

3. doğru ve güvenilir

Su seviyesindeki değişime duyarlı olan, stabil su seviyesi nabız sinyali üreten ve mükemmel anti-müdahale performansına sahiptir . Bilgisayar, görüntünün gerçek zamanlı ve güvenilirliğini sağlamak, insan hatalarını ortadan kaldırmak ve insan hatalarını ortadan kaldırmak için çeşitli hızlı matematiksel algoritmalara sahiptir.

4. yapay zeka

Doğrulama cihazı, test edilen su sayacının ve standart kabın akış hızının otomatik olarak okunmasını, akış hızının otomatik olarak değiştirilmesini ve doğrulama tamamlandıktan sonra hatanın otomatik olarak hesaplanmasını ve . raporunun tüm doğrulama işleminin tamamen otomatik olduğunu . gerçekleştirir .

5. Güçlü veri yönetimi işlevselliği

Doğrulama cihazı ile donatılmış bilgisayar doğrulama yazılımı, düzenlemelere göre otomatik olarak hesaplanır ve doğrulama sonucunu çizer . Tüm su sayacı doğrulama verilerini kaydedebilir ve doğrulama kaydı sorgusu, istatistik ve yazdırma gibi eksiksiz veritabanı işlevlerine sahiptir .

Otomatik su ölçer doğrulama cihazının kullanımı kolaydır, kararlı ve güvenilirdir, doğrulama verimliliğini artırır ve insan hatasından kaçınır . Geçmişte su sayaçlarının doğruluğunun neden olduğu ölçüm anlaşmazlıklarını büyük ölçüde azaltır ve şirketimizin su metre test merkezini daha da iyileştirir .

Su Sayaç doğrulama sonuçlarını etkileyen faktörler

1. su sıcaklığı

Doğrulama su sıcaklığı, ölçüm performansı gereksinimlerini karşılayan . çok düşük su sıcaklığı, su sayacının ölçüm performansını, özellikle de minimum akış q1 ve başlangıç akışının ölçüm performansını etkileyecek, yani su ölçer yavaşça sergiler.

2. su basıncı

Doğrulama düzenlemelerine göre, doğrulama sırasında su sayacının girişindeki basınç, test edilecek su sayacının izin verilen maksimum çalışma basıncını aşmayacak ve su sayacının çıkış basıncı 0 . 03mpa'dan az olmamalıdır.

3. Su basıncı dalgalanır ve su hava kabarcıkları içerir

Su ölçer hacmi doğrulamasında, akış aralığı cam rotametre tarafından kontrol edilebilir ve gaz, su basıncının dalgalanması, vorteks ve boru hattındaki su metrenin altındaki su metrenin altındaki su metresinin neden olduğu sudaki sudaki hava kabarcıklarının doğrulanmasından önce boşaltılır.

Hata Kontrolü

1. Doğrulama ortamının gereksinimleri karşılaması gerekiyor

Sadece doğrulama düzenlemelerinde belirtilen ortamda, karşılık gelen doğrulama yöntemi doğrulama sonuçlarının doğruluğunu sağlayabilir . . Doğrulama işlemi boyunca su sıcaklığı yavaş yavaş artacak {{}}, su sıcaklığını düşürmek için gerekliyse, musluk suyunu daha düşük bir sıcaklık ile engekte edebiliriz, musluk suyunu daha düşük bir sıcaklık ile entegre edebiliriz.

2. Düzenli Bakım

Doğrulama cihazı uzun süre kullanılırsa, bileşenler yıpranır ve yaşlanma, ölçüm standardının ölçüm özelliklerinde değişikliklere neden olur . Bu nedenle, olası giriş hatası faktörlerini düzenli olarak korumalıyız.

3. Test personelinin teknik seviyesini geliştirin

Doğrulama personeli mesleki eğitim ve sınavları geçmeli, ilgili istihdam sertifikaları almalı ve . sertifikalarıyla çalışmalıdır {{{{.} .}}}, Teorik olarak çalışırken, teorik olarak çalışırken, teorik olarak çalışmaya devam ederken, teorik olarak çalışırken, doğrulama teknolojisini geliştirmeye devam etmek gerekir. Teorik bilgiyi pratik çalışmalarla yakından ilişkilendirmek ve doğrulama personelinin beceri seviyesini iyileştirmek için sayaç doğrulama süreci .
