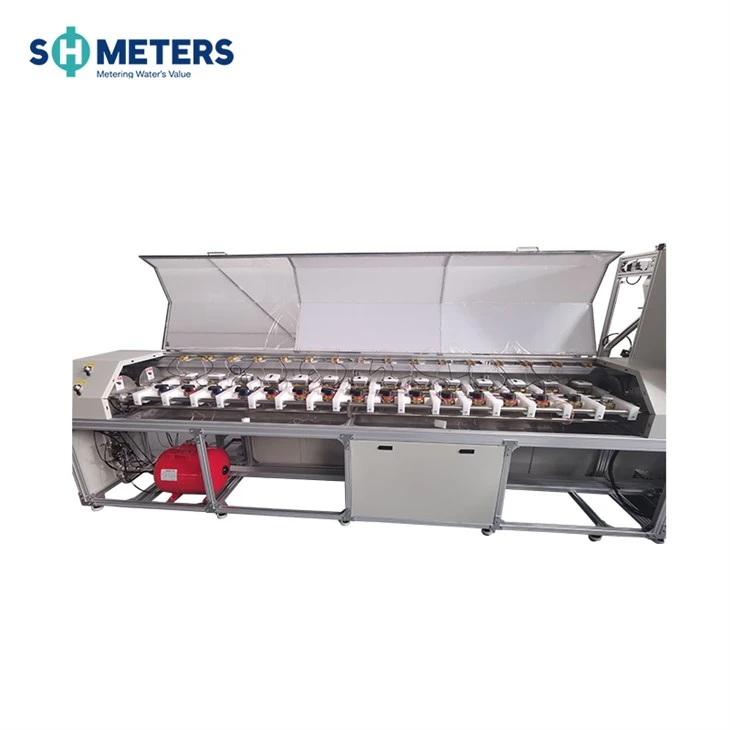

Tam Otomatik Su Sayacı Test Tezgahı Bileşenleri

Piston tertibatı, test tezgahı için sabit, düşük bir akış hızı sağlar ve düşük- akışlı ölçüm cihazlarının üretim testleri ve ürün geliştirme testleri için uygundur.

Piston düzeneğinin akış hızı, pistonun iç kesit alanının belirli bir süre boyunca pistonun yer değiştirmesi ile çarpılmasıyla hesaplanır. Piston yer değiştirmesini ölçmek için doğrusal bir kodlayıcı kullanılır, bu da yer değiştirme ölçüm doğruluğunu artırır. Doğrusal kodlayıcı, doğruluğu dört kat artıran bir AB kareleme sinyali üretir.

Piston düzeneği bir çerçeve, piston silindiri, piston çubuğu, servo motor, doğrusal kodlayıcı ve sensörden oluşur.

Panasonic servo motor kullanılmıştır. Bir servo motor, kontrol edilen nesneyi tahrik etmek için voltaj sinyallerini tork ve hıza dönüştürür. Gerilim sinyalinin değiştirilmesi servo motorun hızını ve yönünü değiştirebilir.

Servo, daha yüksek kontrol hassasiyeti sağlayan yerleşik bir-23-bit kodlayıcıya sahiptir. Servo sistem, ana bilgisayar tarafından gönderilen anlık akış ve kalibrasyon sinyallerine göre pistonu hassas bir şekilde hareket ettirir. Servo motor, yüksek başlangıç ​​torkuna, geniş bir çalışma aralığına, kendi kendine dönmeme ve yüksek konumlandırma doğruluğuna sahiptir. Çeşitli otomasyon kontrol sistemlerinde yaygın olarak kullanılmaktadır.

• Su deposu 304 paslanmaz çelikten yapılmıştır ve alt kısmında sıvı seviye sensörü bulunmaktadır. Yazılım mevcut tank seviyesini izleyebilir. Opsiyonel olarak sunulan elektrikli ısıtıcı, su sıcaklığının ±1 derece hassasiyetle kontrolünü sağlar. Enerji kaybını en aza indirmek için izolasyonla kaplanmıştır.

• Test gereksinimlerine göre isteğe bağlı soğutucular ve termostatlar mevcuttur

Boru sisteminin basıncını dengelemek için kullanılır.

Su pompaları Q3 ve üzeri debilerde su sağlamak için kullanılır. Ayrıca testten önce kabarcıkları temizlemek için de kullanılır.

Sayaç inceleme boru hattı bir sayaç kelepçesi, borular ve bir anahtar valfinden oluşur.

Kelepçe metre uzunluklarına uyum sağlayacak şekilde ayarlanabilir ve bu sayede çeşitli metre boyutlarını tutabilir. Uzun süreli kullanım nedeniyle conta hasarından kaynaklanan hava sızıntılarını etkili bir şekilde önlemek için harici bir pnömatik sıkıştırma mekanizması kullanır.

Cihaz, ıslak tip su sayaçlarının vakumla çıkarılmasını kolaylaştıran, sayaç kadranındaki hava kabarcıklarını ve su lekelerini ortadan kaldıran ve görüntü tanıma kazanımının başarı oranını artıran, servo motorla çalıştırılan tek-sıralı, ters çevrilebilir bir kelepçe kullanır.

Bizimsu sayacı test tezgahıstabilite, güvenilirlik, iyi tekrarlanabilirlik, yüksek otomasyon ve kullanım kolaylığı sunan bir piston mekanizmasıyla donatılmıştır. Başlatma{1}}durdurma hatalarını etkili bir şekilde önler ve ısı üretmez, sabit su sıcaklığı sağlar.

Standart olarak bir METTLER TOLEDO elektronik terazisi kullanılır (seçime bağlı olarak)su sayacı test tezgahıölçek değişir; küçük ölçek 60 kg/6000 E, büyük ölçek ise 12.000 kg/6000 E'dir). Terazi ekipmanın dışına bağımsız olarak monte edilerek titreşimlerden kaynaklanan hatalar en aza indirilir ve kalibrasyon kolaylaştırılır.

Bu kalibrasyon sistemi, kullanıcıların tüm su sayacı test sürecini tamamlamasına yardımcı olur. Operatörlerin sıcaklık ve basınç gibi çalışma parametrelerini otomatik olarak izlemek için arayüzdeki parametreleri yapılandırması yeterlidir.

Sistem daha sonra test verilerini analiz edip kaydeder ve otomatik olarak bir kalibrasyon raporu oluşturur. Tüm süreç sezgisel ve etkilidir, manuel müdahaleyi en aza indirir. Sistem, kapsamlı işlevsellik ve kullanım kolaylığı sunan sistem yönetimi, parametre ayarları, kalibrasyon arayüzü ve veri sorgulama modüllerinden oluşur. Seri, kızılötesi, MBUS ve NFC dahil birden fazla iletişim yöntemini destekler ve protokolleri müşteri ihtiyaçlarını karşılayacak şekilde esnek bir şekilde özelleştirerek farklı türdeki su sayaçlarıyla uyumluluk sağlar.

Test standartlarına ve kalibrasyon prosedürlerine sıkı sıkıya bağlı kalarak geliştirilen yazılım, mükemmel ölçeklenebilirlik ve uyarlanabilirlik sunarken doğru ve güvenilir test sonuçları sağlar.
