Ürün Açıklaması

Ultrasonic water meterSH7520

Bizimultrasonik su sayacı(SH7520), su akışını ölçmek için ultrasonik teknolojiyi kullanan akıllı bir cihazdır. Geleneksele göre birçok avantaj sunarmekanik su sayaçlarıYüksek doğruluk, mekanik aşınma olmaması ve düşük bakım maliyetleri gibi.

Ürün Özellikleri

Sızıntı tespiti de dahil olmak üzere hata ve alarm kodlarını içeren ekran
Veri ölçümleri daha doğrudur
Çift-yönlü akış ölçümleri
Ultrasonik su sayacıaşınma ve yıpranmayı azaltmak için hareketli parça içermeyecek şekilde tasarlanmıştır
Su tüketim değeri 3L/saatlik düşük akış hızında da doğru bir şekilde elde edilebilir
Toplam hacmi 1 mL'ye kadar kaydedin
9 haneli LCD. Toplam hacim ve anlık akış hızı göstergesi
Düşük güç tüketimi devre kartı tasarımı servis ömrünü 10 yıla kadar uzatır
Kablolu ve kablosuz iletişim teknolojileriyle AMR'ye hazır

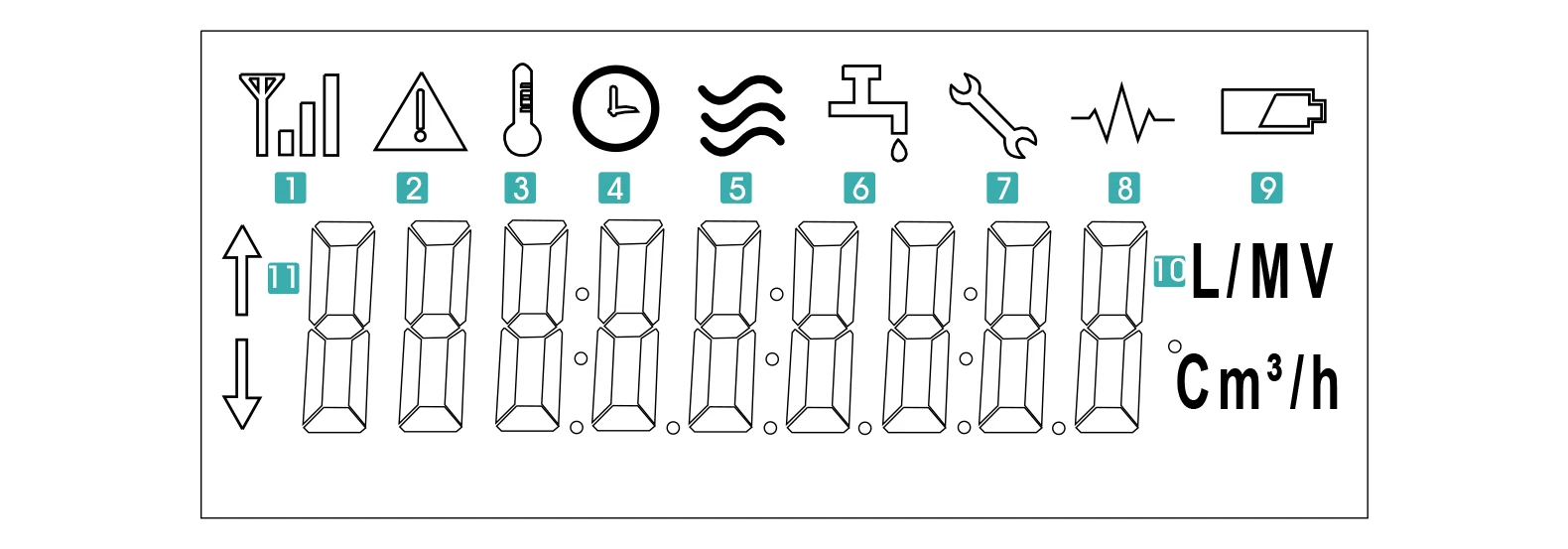

LCD Göstergesi ve alarmlar

Lcd Indications And Alarms

1. Sinyal gücü 2. Fehler/Alarm 3. Su sıcaklığı 4. Saat

5. Su akışı göstergesi 6. Zaman 7. Doğrulama durumu 8. Sensör durumu

9. Akü voltajı 10. Ünite 11. Akış yönü

anahat boyut çizimi

Outline Dimension Drawing

Nominal Çap	L	L1	W	H	Metre Konu	Boru Dişinin Bağlanması (D)
mm
DN15	165	260	81	90	G3/4B	R½
DN20	195	300	81	95	G1B	R¾

Ürün parametreleri

Nominal Çap	mm	15		20
Q3/Q1		R400	R800	R400	R800
Aşırı Yük Akış Hızı (4. Çeyrek)	m³/h	3.125		5
Nominal Akış Hızı (Q3)	m³/h	2.5		4
Geçiş Akış Hızı (Q2)	l/h	10	5	16	8
Min. Akış Hızı (Q1)	l/h	10	6.25	2	3.125
Başlangıç Akış Hızı	l/h	2		3
Doğruluk Sınıfı	Sınıf 2
Sıcaklık Sınıfı	T50/T70
Kabul Edilebilir Maksimum Basınç	PN16
Elektromanyetik Çevre Sınıfı	E1
Çevresel Sınıflandırma	O
Koruma Sınıfı	IP68
Kurulum Yönü	Herhangi bir açı
Akış Profili Hassasiyet Sınıfı	U5/D3
Pil Ömrü	>8 yıl
Görüntülemek	LCD, 9 hane + ek karakterler
İletişim Arayüzü	RS485/LoRa/LoRawan

Kurulum göstergesi

Water meter installation1

Kendine özgü yapısı nedeniyleultrasonik su sayaçlarıMontaj sırasında boru hattının suyla dolu olduğundan emin olunması önemlidir. Boru bölümündeki hava kabarcıkları su sayacının ölçüm doğruluğunu etkileyebilir. Ultrasonik su sayacının yatay veya dikey yönde takılması.
