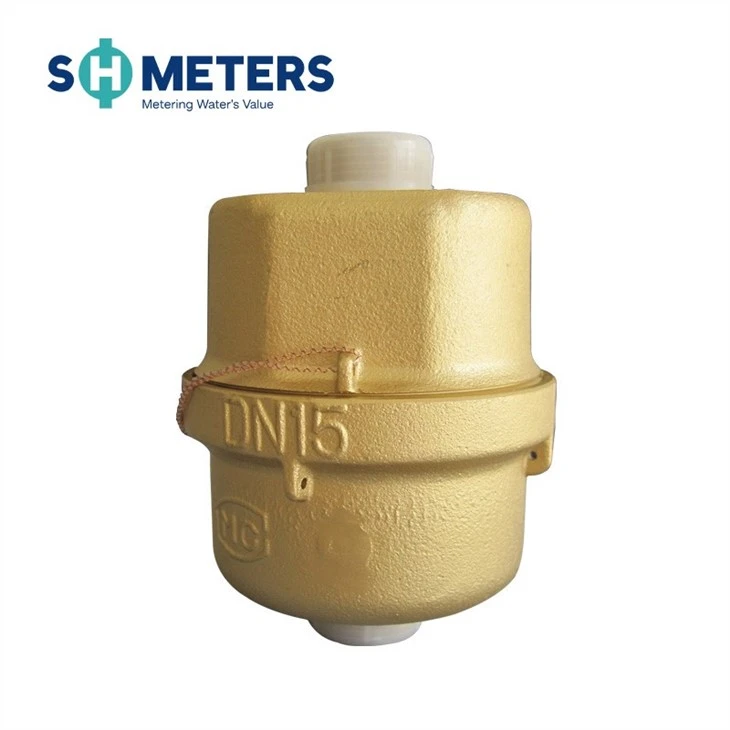

Başvuru
Boru hattından geçen soğuk taşınabilir suyun hacminin ölçülmesi. Saf su için de uygundur
Operasyon durumu
Maks.Kabul edilebilir su basıncı 1.6MPa.
Dirençli su sıcaklığı: 50 derece.
Özellikler
Düşük başlangıç akış hızı.
Volümetrik döner pistonlu ölçüm prensibi.
·LXHY-15~20, kurulum için konum sınırlaması değildir. Doğruluk, yatay, dikey veya eğimli bir boru hattına monte edildiğinde etkilenmeyecektir.
Uzun süreli kullanımda net bir okuma sağlamak için kayıt özel bir sıvı ile kapatılmıştır.
İstikrarlı bir özellik sağlamak için yüksek kaliteli malzemenin mekanizma kullanımı.
ISO 4064 sınıf C'ye uygunluk ile doğru ölçüm.
İstek üzerine seri, bir tür uzak iletim cihazı ile donatılabilir.
Darbe Konumu
| Mıknatıs Konumu | Litre/Nabız |
| *0.0001 | 1 |
|
*0.001 |
10 |
Not
Gövde malzemesi: Pirinç gövde / Plastik gövde.
Boyut: Plastik gövde: DN15-20; Pirinç gövde: DN15-40.
Farklı kayıt seçilebilir
| Resim Kadranı | Ölçü birimi |
 |
Ölçü Birimi: CBM 8 TEKERLEK Dört kırmızı, dört beyaz tekerlek. Minimum okuma: 1L |
 |
Ölçü Birimi: CBM 8 TEKERLEK Üç kırmızı, beş beyaz tekerlek. Minimum okuma: 1OL |
 |
Ölçü Birimi: İngiliz Galonu 8 TEKERLEK Bir kırmızı, yedi beyaz tekerlek Minimum okuma: 1 UK/Galon |
 |
Ölçü Birimi: İngiliz Galonu 8 TEKERLEK Tüm beyaz tekerlek Minimum okuma: 10 UK Galon |
 |
Ölçü Birimi:US Galon 8 TEKERLEK Bir kırmızı, üç siyah, dört beyaz tekerlek Minimum okuma: 1 US Galon |
boyutlar
| Tanım | Birim | Hidrolik Veriler ve Boyutlar | |||||
| Nominal Boyut | mm(inç) | DN15(1/2) | DN20(3/4) | DN(1) | DN32(1-1/4) | DN40(1-1/2) | |
| Q4 Hata Sınırı ±2 yüzde | m³/h | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3 Hata Limiti ±2 yüzde | m³/h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
| Q2 Hata Limiti ±2 yüzde | l/h | 25 | 40 | 63 | 100 | 160 | |
| Q1 Hata Limiti ±5 yüzde | l/h | 15.6 | 25 | 39.4 | 62.5 | 100 | |
| Min.Okuma | l | 0.05 | 0.05 | 0.05 | 0.5 | 0.5 | |
| Maks.Okuma | m³ | 9999.9999 | 9999.9999 | 9999.9999 | 99999.999 | 99999.999 | |
| HARİTA | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
| Basın Kaybı ΔP AT | MPa | 0.063'ten küçük veya eşittir | 0.063'ten küçük veya eşittir | 0.063'ten küçük veya eşittir | 0.063'ten küçük veya eşittir | 0.063'ten küçük veya eşittir | |
| L | mm | 115 | 165 | 199 | 260 | 300 | |
| B | mm | 43 | 43 | 53 | 60 | 77 | |
| ağırlık | Bağlantısız | Kilogram | 1.14 | 1.56 | 2.48 | 3.47 | 5.65 |
| Bağlantılı | Kilogram | 0.97 | 1.3 | 2.05 | 2.75 | 4.7 | |
İzin Verilen Maksimum Hata
Parçalarına ayrıştırılmış görünüm
