Mekanik su sayacı nasıl çalışır?
Mekanik su sayacının çalışma prensibi

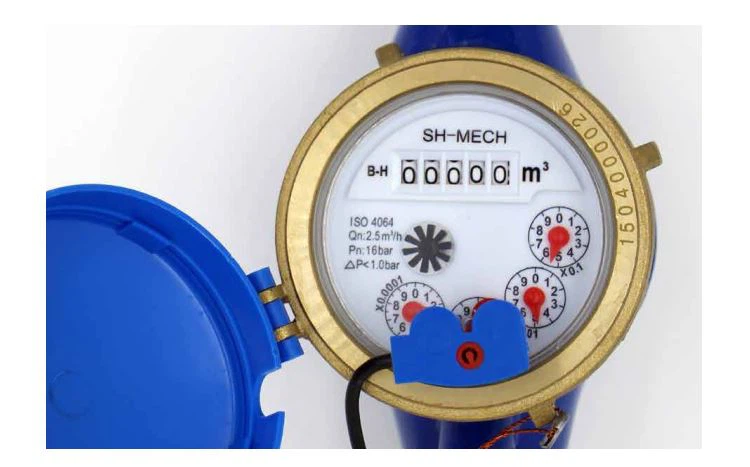

Su borusundaki su sayacı, su sayacının kadranı üzerinde bir yay boyunca düzenlenmiş birkaç küçük işaretçiye sahiptir. Ortada küçük bir kırmızı üçgen var. Su akarken küçük kırmızı üçgen dönecektir. Küçük ellere gelince, su' akmasa bile neredeyse hareket etmiyorlardı.
& quot;m3" kadranda da metreküp anlamına gelir. Yani bu sayacın okuma birimi metreküptür. Her metreküp suyun ağırlığı tam olarak bir ton olduğu için, okuma doğrudan ton sayısıdır, bu nedenle su ücreti, kullanılan toplam su miktarının okunmasına (ton) göre kolayca hesaplanabilir.
Peki su sayacının çalışma prensibi nedir?
& #39; aslında çok basittir, çünkü su sayacının muhafazası sabittir, iç hacmi sabittir ve su akmaktadır, pervaneyi döndürmek için itmektedir ve pervane bir daire döndüğünde, bir içinden sabit hacimde su geçer. Dolayısıyla çarkın devir sayısı toplanıp bu sabit hacimle çarpıldığı sürece, içinden geçen toplam su miktarı elde edilebilir.
Prensibi zaten anladık, bu yüzden's su sayacının içini ayrıntılı olarak inceleyelim, çünkü kullanıcıların hile yapmasını önlemek için kapakta bir kurşun mühür vardır ve değildir. açmasına izin verildi.

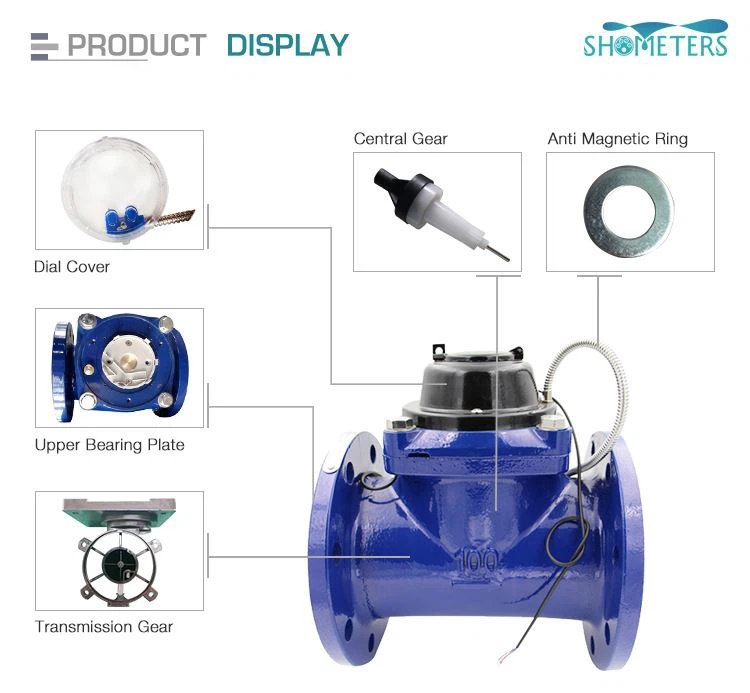

Su sayacının iç yapısı üç bölüme ayrılabilir: dıştan içe doğru kabuk, manşon ve iç çekirdek. Kabuk dökme demirden yapılmıştır ve su,"alt halka odası" olarak adlandırılan su girişinden çıktıktan sonra kabuğun alt halka şeklindeki boşluğundan geçer; Burada. Bu halka şeklindeki boşluğun üzerinde bir&"üst halka şeklindeki oda &" bulunur; su çıkışı ile iletişim. Sudaki kalıntıları filtrelemek için manşonun alt kısmında küçük delikli bir filtre vardır. Manşonun yan tarafında iki sıra üst ve alt yuvarlak delik vardır ve deliklerin konumları, kabuğun üst ve alt halka odalarının tam tersidir. Açıkçası, alt sıra su girişi ve üst sıra su çıkışıdır. Bu iki sıradaki deliğin, dairenin teğet yönü boyunca çapraz olarak delindiğini ve çalışmasının animasyonda gösterildiğini özellikle belirtmekte fayda var. Üst ve alt delik sıralarının yönlerinin zıt olduğuna dikkat edin. Su, alt sıradaki deliklerden teğetsel yönde akar ve su sayacının çalışması için çok önemli olan dönen bir su akışı oluşturmaya bağlıdır.
& #39;s iç çekirdeğe tekrar bir göz atalım. İç çekirdek üst, orta ve alt katmanlara ayrılmıştır. Cam pencereden gördüğümüz, sadece işaretçi ve kadran ile üst katmandır. Aslında, anahtar alt katmandır. İçinde plastik bir tekerlek var ve tekerleğin yan tarafında" çarklar" olarak adlandırılan birçok plastik bıçak var.
Çarkın konumu tam olarak gövdenin alt deliği tarafından oluşturulan dönen akıştadır. Su akışı, çarkın etrafındaki bıçakları etkiler, tork üretir ve çarkı döndürür. Açıklık ne kadar büyük olursa, su akışı o kadar hızlı olur ve çark o kadar hızlı döner.
Çarkın mili orta tabakaya dikey olarak yukarıya ulaşır ve mil üzerinde,"ondalık sayı dişlisi" devir sayısını biriktirme amacına ulaşmak için."ondalık sayı dişlisinin" tek haneli dişli on kez döndüğünde, onlar haneli dişli bir kez döner. Başka bir deyişle, tek haneli dişli bir kez dönerse, on haneli dişli bir dönüşün onda birini döndürür. Tek haneli dişli, onlarca haneli dişliyi çalıştıran aktif olandır. Aslında, dönüş yönünü tutarlı hale getirmek için her ondalık basamak iki çift dişli ile tamamlanır. Bir çift vites 9:30, diğeri 10:30. Bu iki çift seri olarak bağlanır ve toplam dişli oranı budur. İkisinin ürünü, 0.099999, yaklaşık 0.1 olabilir.
Bu hesaba göre, yedi hane okumak istiyorsanız (ondalık virgülden önceki dört hane siyah skala, virgülden sonraki üç hane kırmızı skaladır), 12 çift dişli kullanmanız gerekir. Diğer kullanımların yanı sıra ortadaki bu küçük alana yüksek yoğunluklu tesisat olarak kabul edilebilecek 18 mil ve 34 dişli sıkıştırılır.
Artık 21. yüzyılda olmamıza rağmen, bu mekanik su sayacı basitliği ve düşük fiyatı nedeniyle hala uzun süre bize hizmet edebilir, nemli bir ortamda uzun süre bakım gerektirmeden kullanılabilir ve elektrik gerektirmez. kaynak ve elektrik kesintisinin avantajları işi etkilemeyecektir. Tabii ki, mevcut elektronik teknoloji musluk suyu sayacı da büyük kullanıcılar tarafından derinden seviliyor. Daha fazla bilgi edinmek isterseniz, lütfen bize danışmaktan çekinmeyin.
